出口分体式式电子地磅电子汽车衡安装方法




现在出口到国外的出口地磅越来越多，下面山东鲁南衡器有限公司技术就跟大家来讲一讲，出口型电子地磅的安装方法：

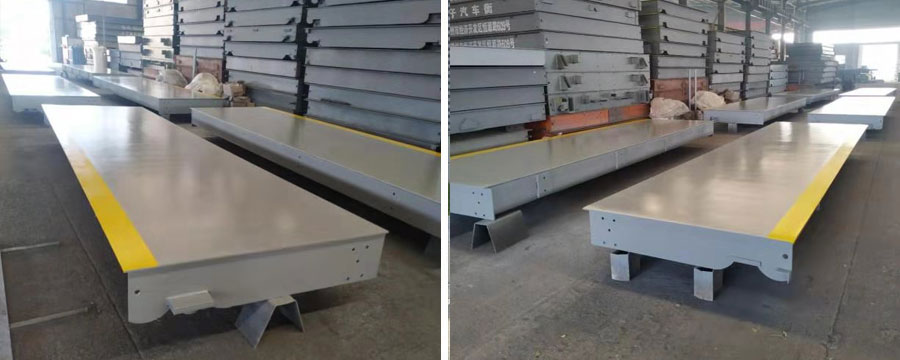

一、秤体拼装
1、按照相片上图片用套筒工具接装秤体。
1和 1接装，包括盖板1
2、秤体配对按秤体上标志
这两块拼装好以后称为主台。
2和2接装，包括盖板2
3  和3  3
3、电子地磅秤体上标  拼装包括盖板这两块拼装好以后称为副台1。
4和4    4
5、安装秤先放主台，然后副台1搭上主台，连接部位螺丝一定要扭紧（一边有16*90两套，16*65两套，20*100内六角一套）



二、放钢球
1、按装传感器，放好钢球、压头，先放底部钢丸垫力再上钢球，钢球位置上下要垂直（压头和传感器上钢套），钢球要放实，不能转动，有必要下部垫满垫片放实。6只传感器钢球同样放法，放好后接线。
三、接线
1、按装图纸上接线方式连接，每只传感器的线必须从妆线盒外的防水接头穿过到接线盒内电路板上，穿过后防水接头必须扭紧。
传感器1接线盒内A接线柱，颜色按图接；
传感器2接线盒内B接线柱，颜色按图接；
传感器3接线盒内C
接线柱，颜色按图接；
传感器4接线盒内G接线柱，颜色按图接
传感器5接线盒内H接线柱，颜色按图接；
传感器6接线盒内I接线柱，颜色按图接；
仪表和接线盒的主线也按图片上接法。
接线盒的线接好后
必须先检查一遍，有没有接错，接线后再开仪表调试。
